Introdução
Para testar o SCR em polarização direta, podemos aplicar à porta (G) uma tensão e observar se ele permanece no estado ligado após essa tensão ter sido removida. Como discutido anteriormente nos artigos “Como Funciona um SCR” e “Como disparar um SCR”, um SCR pode ser comparado a um diodo normal controlado pela porta (G) “gate”. Sem um sinal de comando na porta ele não conduz “dispara”. Entretanto se uma tensão adequada for aplicada a porta G, ele é disparado e passa a conduzir em uma única direção como um diodo normal. Mas como fazer o teste para saber se um SCR está funcionando?
Como Testar o SCR

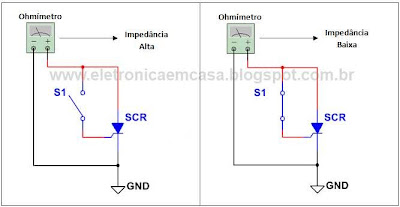

Os SCRs de pequeno porte, com correntes baixas de sustentação, podem ser testados com um multímetro digital ou analógico de uso comum na eletrônica no modo ohmímetro. Na Figura 1 temos uma dica de montagem do circuito de teste do SCR com um ohmímetro.
![]() |
Figura 1 - Teste de um SCR com multímetro. |
1° Passo:
Para realizar o teste corretamente desse componente devemos conectar os terminais positivo e negativo do multímetro no ânodo e no cátodo respectivamente. Esse procedimento ira polarizar o SCR diretamente. A leitura do ohmímetro deve ser muito alta, pois o tiristor está no estado desligado caso contrario ele é caracterizado como defeituoso (curto entre ânodo e cátodo).2° Passo:
Em um segundo momento, devemos curto-circuitar a porta (G) com o ânodo (chave S1 fechada Figura 1). Isso levará o SCR para o estado ligado e a leitura do multímetro deve diminuir e manter-se baixa mesmo depois do terminal porta ter sido retirado do curto (porta-ânodo) para estar em bom estado. Se o SCR estiver ligado durante o acionamento da porta, mas passar para o estado desligado no momento em que o terminal porta for removido, sua condição será duvidosa.Vale ressalta que a corrente fornecida por alguns multímetros pode não ser grande o bastante para manter o SCR acima de seu nível de corrente de sustentação [1] o que causa o desligamento do componente. Durante os dois procedimentos de teste, o ânodo e cátodo devem estar conectados ao multímetro.
3° Passo:
Os mesmo procedimentos devem ser aplicados para a polarização reversa, ponta positiva e negativa ligada aos terminais cátodo e ânodo respectivamente. A leitura do ohmímetro deve ser sempre muito alta mesmo após a ligação da porta (G) a ponta de prova positiva.Resumo dos procedimentos de teste do SCR
Um resumo dos procedimentos de teste está ilustrado na Figura 2.
![]() |
Figura 2 - Resumo passo a passo de como testar um SCR [2]. |
Exemplos práticos com SCR
Exemplos de circuitos utilizando um SCR podem ser conferidos nos links abaixo:
Conclusão
Um procedimento simples de teste foi apresentado com o objetivo ajudar aos leitores menos experientes na eletrônica.
Referências
[1]-Eletrônica de Potência,Ashfaq Ahmed - 1° edição
[2]-Tiristor
SCR Retificador Controlado de Silício, Prof. Fernando Luiz Mussoi
CEFET/SC, EDIÇÃO PRELIMINAR – 1.1 FLORIANÓPOLIS – MARÇO, 2002.
